Campo Eléctrico - Potencial Eléctrico

Ruta de aprendizaje

El contenido avanza de la definición física y matemática del potencial eléctrico hacia aplicaciones de diseño en control, automatización, sistemas automotrices y microdispositivos.

1. Energía potencial electrostática 2. Función potencial 3. Energía asociada al campo eléctrico 4. Conexión por área

1. Energía potencial electrostática

¿Qué es?
Es la energía asociada a la posición relativa de una carga en presencia de otras cargas o dentro de una región donde existe un campo eléctrico conservativo. Permite cuantificar cuánto trabajo puede entregar o absorber el sistema cuando cambia la configuración espacial de las cargas.

¿Cómo se usa?
Se emplea para analizar interacción entre cargas, estabilidad energética, trabajo eléctrico, diseño de dispositivos electrostáticos, sensores y microactuadores.

¿Qué se obtiene?
Se obtiene una medida energética del estado del sistema. Esta magnitud permite decidir si una configuración es favorable, si una carga tenderá a moverse espontáneamente y cuánto trabajo está involucrado.

Ejemplo de nivel ingeniería
En un actuador electrostático tipo MEMS, dos electrodos a diferente potencial almacenan energía. Si cambia la separación entre ellos, cambia la energía del sistema y aparece una fuerza mecánica útil. Por eso, la energía potencial no es una idea abstracta: es una herramienta de diseño.

\[ U(r)=\frac{1}{4\pi\varepsilon}\frac{q_1q_2}{r} \] \[ \Delta U = q\,\Delta V \]

Desarrollo matemático
Si una carga de prueba \(q\) se desplaza en un campo electrostático, el trabajo realizado por la fuerza eléctrica satisface:

\[ W_{A \to B} = \int_A^B \vec{F}\cdot d\vec{l} = q\int_A^B \vec{E}\cdot d\vec{l} \] \[ \Delta U = U_B-U_A = -W_{A \to B} \]

Como el campo electrostático es conservativo, la energía potencial depende únicamente de los puntos inicial y final, no de la trayectoria.

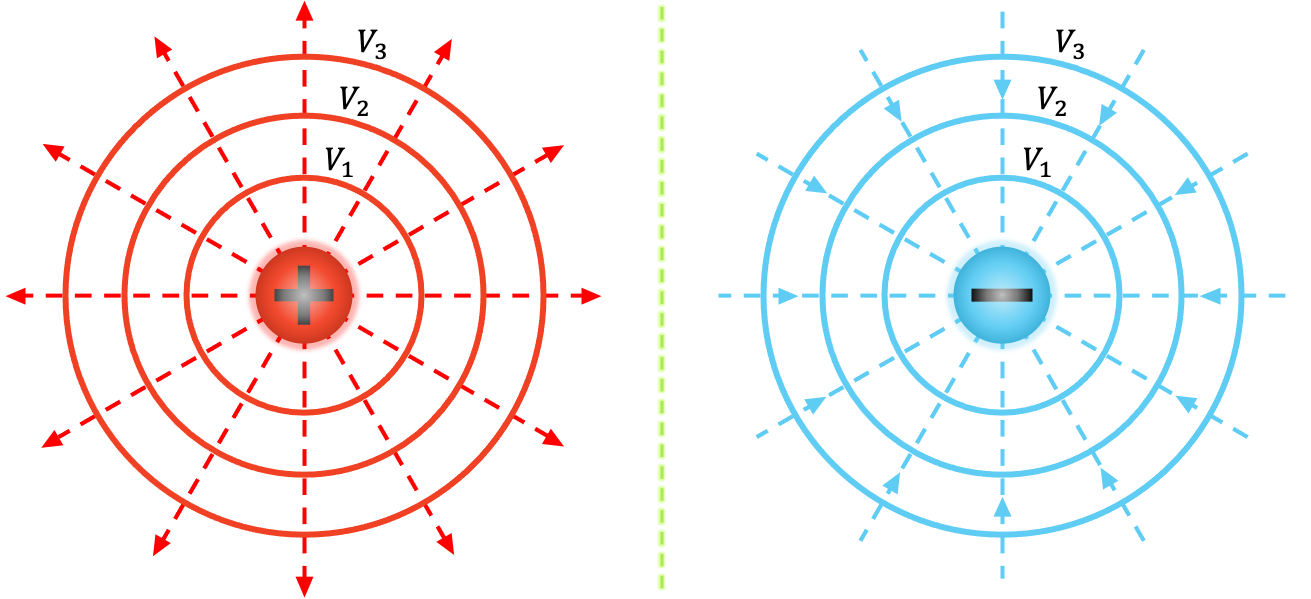

2. Función potencial (potencial eléctrico)

¿Qué es?
Es la energía potencial eléctrica por unidad de carga. Se representa por \(V\) y es una función escalar del espacio.

¿Cómo se usa?
Se utiliza para describir distribuciones de energía eléctrica sin tener que trabajar directamente con fuerzas en cada paso. Es central en el análisis de campos, circuitos, aislamiento y sensores.

¿Qué se obtiene?
Se obtiene un mapa escalar del estado eléctrico del espacio. A partir de él se deriva el campo eléctrico y se identifican regiones de mayor diferencia de energía por unidad de carga.

Ejemplo de nivel ingeniería
En un sistema de aislamiento industrial, el potencial sobre superficies conductoras y dieléctricas permite calcular gradientes elevados y detectar zonas propensas a descarga parcial.

\[ V = \frac{U}{q} \qquad \vec{E} = -\nabla V \] \[ V(r)=\frac{1}{4\pi\varepsilon}\frac{Q}{r} \]

Desarrollo matemático
Partimos de la definición de diferencia de potencial entre dos puntos:

\[ V_B - V_A = -\int_A^B \vec{E}\cdot d\vec{l} \]

Si conocemos \(V(\vec{r})\), el campo se obtiene como la derivada espacial negativa de esa función. Esto es una herramienta poderosa en simulación y diseño porque permite pasar de una descripción energética a una descripción de fuerzas y esfuerzos eléctricos.

3. Energía asociada a un campo eléctrico

¿Qué es?
Es la energía almacenada en el propio campo eléctrico distribuido en el espacio. Ya no se analiza sólo la interacción entre cargas puntuales; ahora se considera el campo como portador de energía.

¿Cómo se usa?
Se usa en capacitores, dieléctricos, sensores, electrónica de potencia, modelado de aislantes y diseño de actuadores electrostáticos.

¿Qué se obtiene?
Se obtiene cuánta energía hay por unidad de volumen y cuánta energía total se almacena en una región de espacio.

Ejemplo de nivel ingeniería
En un capacitor del enlace DC de un vehículo eléctrico, la energía almacenada estabiliza el voltaje y amortigua transitorios. Su selección depende de la capacitancia, la permitividad del dieléctrico y el campo máximo admisible.

\[ u = \frac{1}{2}\varepsilon E^2 \qquad U = \int_V \frac{1}{2}\varepsilon E^2 \, dV \] \[ U = \frac{1}{2}CV^2 \]

4. Conexión directa por área

Área	Concepto clave	Qué se analiza	Qué se obtiene
Ingeniería Eléctrica	Campo, potencial y esfuerzo dieléctrico	Aislamiento, distribución de voltaje, almacenaje de energía	Diseño seguro de sistemas, reducción de fallas y mejor selección dieléctrica
Control y Automatización	Capacitancia y energía electrostática	Sensores capacitivos, actuadores, proximidad y posición	Mayor sensibilidad, respuesta controlada y modelado funcional
Sistemas Automotrices	Electrónica de potencia y aislamiento HV	EVs, buses DC, cables de alta tensión, filtrado y seguridad	Protección del sistema, estabilidad energética y confiabilidad
Microingeniería	Gradiente de energía y fuerzas	MEMS, microrresonadores, microinterruptores	Diseño de microactuadores rápidos y de bajo consumo

Derivación paso a paso de \(u = \tfrac{1}{2}\varepsilon E^2\)

Aquí se justifica física y matemáticamente el origen de la densidad de energía del campo eléctrico en un medio lineal.

Partimos de la energía almacenada en un capacitor

Para cargar un capacitor desde \(0\) hasta una carga final \(Q\), el potencial instantáneo es \(V = q/C\). El trabajo diferencial requerido para mover una carga diferencial \(dq\) es:

\[ dU = V\,dq = \frac{q}{C}dq \]

Integrando desde \(q=0\) hasta \(q=Q\):

\[ U = \int_0^Q \frac{q}{C}dq = \frac{Q^2}{2C} \] \[ U = \frac{1}{2}QV = \frac{1}{2}CV^2 \]

Aplicamos el modelo de placas paralelas

Para un capacitor de placas paralelas con área \(A\) y separación \(d\):

\[ C = \frac{\varepsilon A}{d} \qquad E = \frac{V}{d} \]

Si sustituimos \(C\) en \(U = \frac{1}{2}CV^2\):

\[ U = \frac{1}{2}\left(\frac{\varepsilon A}{d}\right)V^2 \]

Expresamos el voltaje en función del campo

Como \(V = Ed\), entonces:

\[ U = \frac{1}{2}\left(\frac{\varepsilon A}{d}\right)(Ed)^2 = \frac{1}{2}\varepsilon A d\,E^2 \]

El producto \(Ad\) es el volumen \(Vol\) entre placas.

Dividimos entre el volumen

Si la energía está distribuida en el volumen \(Vol = Ad\), la densidad de energía es:

\[ u = \frac{U}{Vol} = \frac{\frac{1}{2}\varepsilon Ad E^2}{Ad} \] \[ u = \frac{1}{2}\varepsilon E^2 \]

Justificación física

La expresión indica que la energía crece con la permitividad del medio y con el cuadrado del campo eléctrico. Esto significa que:

un campo más intenso almacena mucha más energía,
el material modifica cuánto puede almacenarse,
las zonas de campo elevado son zonas críticas para diseño dieléctrico, sensores y actuadores.

Por eso esta ecuación es central en ingeniería: conecta geometría, material, energía y riesgo eléctrico.

Forma integral aplicada

Si el campo no es uniforme, la energía total debe integrarse en todo el volumen:

\[ U = \int_V \frac{1}{2}\varepsilon E^2 \, dV \]

Esta expresión es la que se usa en análisis de campo, elementos finitos y diseño de sistemas reales donde la geometría produce concentraciones de campo.

7. Relación entre campo eléctrico y potencial: \( \vec{E} = -\nabla V \)

Esta relación conecta una magnitud escalar, el potencial eléctrico, con una magnitud vectorial, el campo eléctrico. Es una de las ideas más importantes de la electrostática porque permite pasar de una descripción energética a una descripción física del efecto eléctrico sobre las cargas.

¿Qué significa \( \vec{E} = -\nabla V \)?

El operador gradiente \( \nabla V \) indica cómo cambia el potencial eléctrico en el espacio. Apunta hacia la dirección donde el potencial aumenta más rápido.

Pero el campo eléctrico no apunta hacia donde el potencial sube, sino hacia donde el potencial disminuye más rápidamente. Por eso aparece el signo menos:

\[ \vec{E} = -\nabla V \]

En una dimensión, esta ecuación se escribe de forma más simple como:

\[ E_x = -\frac{dV}{dx} \]

Esto significa que si el potencial cae muy rápido en una dirección, entonces el campo eléctrico en esa dirección es intenso.

¿Por qué el signo menos?

Porque una carga positiva se mueve espontáneamente desde una región de mayor potencial hacia una región de menor potencial. El campo eléctrico apunta justo en esa dirección natural de descenso del potencial.

Idea física clave:
El gradiente \( \nabla V \) apunta hacia donde \(V\) sube.
El campo eléctrico \( \vec{E} \) apunta hacia donde \(V\) baja.
Por eso: \[ \vec{E} = -\nabla V \]

Potencial alto → Potencial bajo

Movimiento natural de una carga positiva

Campo eléctrico

Demostración en una dimensión

El trabajo diferencial realizado por el campo eléctrico sobre una carga \(q\) al desplazarse una distancia \(dx\) es:

\[ dW = \vec{F}\cdot d\vec{l} = qE_x\,dx \]

Como el trabajo del campo eléctrico se relaciona con la energía potencial por:

\[ dW = -dU \]

y además:

\[ V = \frac{U}{q} \Rightarrow dU = q\,dV \]

Sustituyendo en la expresión del trabajo:

\[ qE_x\,dx = -q\,dV \]

Dividimos entre \(q\):

\[ E_x\,dx = -dV \]

Finalmente, dividimos entre \(dx\):

\[ E_x = -\frac{dV}{dx} \]

En tres dimensiones, esta idea se generaliza como:

\[ \vec{E} = -\nabla V \]

Ejemplo:

Supón que el potencial varía en una sola dirección según:

\[ V(x)=100-20x \]

donde \(V\) está en volts y \(x\) en metros.

Paso 1. Derivar el potencial

\[ \frac{dV}{dx} = -20 \]

Paso 2. Aplicar el signo menos

\[ E_x = -\frac{dV}{dx} = -(-20)=20 \, \text{V/m} \]

Interpretación física

El potencial disminuye al aumentar \(x\). Por eso el campo eléctrico resulta positivo y apunta en la dirección \(+x\).

En otras palabras:

el potencial baja de izquierda a derecha,
la carga positiva tendería a moverse hacia la derecha,
por eso el campo eléctrico apunta hacia la derecha.

Mini demostración interactiva

Usa el deslizador para cambiar la pendiente del potencial. Si la pendiente es negativa, el campo será positivo. Si la pendiente es positiva, el campo será negativo.

Pendiente de \(V(x)\) (valor de \(dV/dx\))

\( \dfrac{dV}{dx} \)

-20 V/m

\( E_x = -\dfrac{dV}{dx} \)

20 V/m

Interpretación

El potencial disminuye en +x, por eso el campo apunta en +x.

8. Conexión directa por área usando \( \vec{E} = -\nabla V \)

La ecuación \( \vec{E} = -\nabla V \) no es solo teoría. En ingeniería permite interpretar distribución de voltaje, zonas críticas, dirección del esfuerzo eléctrico y decisiones de diseño.

Área	¿Cómo entra \( \vec{E} = -\nabla V \)?	¿Qué se analiza?	¿Qué se obtiene en ingeniería?
Ingeniería Eléctrica	Se obtiene el campo eléctrico a partir de cómo cambia el potencial en cables, aisladores o equipos.	Gradiente de voltaje, esfuerzo dieléctrico y distribución de campo.	Diseño más seguro del aislamiento y detección de zonas de riesgo eléctrico.
Control y Automatización	Permite relacionar geometría de electrodos y diferencia de potencial con el campo que activa sensores o actuadores.	Respuesta de sensores capacitivos y fuerza en actuadores electrostáticos.	Mejor sensibilidad, precisión y control del dispositivo.
Sistemas Automotrices	El gradiente de potencial muestra dónde el campo eléctrico puede concentrarse en buses DC, conectores o cableado HV.	Distribución de voltaje, integridad dieléctrica y riesgo de descarga.	Mayor confiabilidad en EVs y reducción de fallas por aislamiento.
MEMS y microdispositivos	Al conocer cómo cambia el potencial, se estima el campo y con ello la energía y la fuerza electrostática.	Movimiento, estabilidad y diseño de microactuadores.	Optimización del desplazamiento y prevención de inestabilidad.
Aislamiento industrial	Las zonas con cambio brusco de potencial generan campos intensos.	Puntas, bordes, curvaturas y defectos del aislamiento.	Identificación de zonas críticas antes de ruptura dieléctrica o descarga parcial.

Integración aplicada en ingeniería

El potencial y la energía del campo eléctrico no sólo explican fenómenos; también permiten diseñar sistemas funcionales.

MEMS

Los MEMS integran estructuras mecánicas y funciones eléctricas en escala micrométrica. En dispositivos electrostáticos, pequeñas variaciones geométricas cambian la energía del sistema y producen movimiento controlado.

\[ F \approx -\frac{dU}{dx} \]

Aplicación: microinterruptores, microrresonadores, microespejos y micromecanismos de precisión.

Actuadores electrostáticos

Transforman energía eléctrica en desplazamiento o fuerza. Son valiosos donde se requiere rapidez, baja masa móvil y bajo consumo en microescala.

El diseño depende de geometría, voltaje, permitividad, estabilidad y prevención del fenómeno de pull-in.

Vehículos eléctricos (EVs)

Los EVs emplean capacitores en enlaces DC, filtrado, mitigación de picos y electrónica de potencia. La energía almacenada y el campo máximo admisible condicionan el diseño del aislamiento.

\[ U = \frac{1}{2}CV^2 \]

Aplicación: buses DC, convertidores, inversores y cableado de alta tensión.

Sensores capacitivos

Detectan cambios de proximidad, posición o presencia mediante modificaciones de capacitancia. La respuesta depende del potencial, de las líneas de campo y de la geometría efectiva del electrodo.

Aplicación: interfaces táctiles, sensado de nivel, proximidad industrial y monitoreo sin contacto.

Términos técnicos y enlaces confiables

MEMS

Microelectromechanical Systems: dispositivos micrométricos que integran estructuras mecánicas y funciones eléctricas o electrónicas.

Britannica: MEMS

Actuador electrostático

Elemento que convierte energía electrostática en movimiento o fuerza mecánica mediante diferencia de potencial y geometría de electrodos.

Review: Electrostatic MEMS

Vehículo eléctrico (EV)

Vehículo impulsado por uno o más motores eléctricos alimentados por energía almacenada en baterías y electrónica de potencia.

AFDC: EV basics

Sensor capacitivo

Sensor que detecta cambios de capacitancia provocados por proximidad, posición, nivel, humedad o presencia de un objeto.

TI: Capacitive sensing basics

Ejercicios y casos de aplicación

Esta sección prepara al estudiante para razonamiento tipo examen y para discusión de problemas aplicados.

Guía de ejercicios tipo examen

Bloque EVs

Análisis de energía almacenada, capacitancia, aislamiento de alta tensión, filtrado y seguridad eléctrica.

Bloque Sensores

Interpretación de cambios de capacitancia, geometría de electrodos, permitividad y sensibilidad.

Bloque Aislamiento industrial

Gradiente de potencial, esfuerzo dieléctrico, concentración de campo y selección de materiales.

Casos reales para discusión

Caso aplicado

Caso real 1: banco de capacitores y enlace DC en un vehículo eléctrico

Problema: En un inversor de tracción, el bus DC opera a alto voltaje y debe filtrar transitorios. Si la energía almacenada es insuficiente, aparecen oscilaciones de voltaje, esfuerzo dieléctrico elevado y riesgo para semiconductores de potencia.

Análisis técnico: Se emplean las expresiones U = 1/2 CV² y u = 1/2 εE² para seleccionar capacitancia, dieléctrico y geometría, además de verificar que el campo eléctrico interno no supere límites de diseño.

Pregunta de discusión: Discuta cómo el incremento del voltaje del bus modifica la energía almacenada y el riesgo de aislamiento.

Caso aplicado

Caso real 2: sensor capacitivo de proximidad industrial

Problema: Se desea detectar la presencia de una pieza no metálica sobre una banda transportadora sin contacto físico. El sensor opera por cambio de capacitancia debido a la cercanía del objeto y a la modificación del campo de franja.

Análisis técnico: La geometría del electrodo, la distancia al objeto y la permitividad efectiva del medio determinan la sensibilidad del sensor. El potencial eléctrico permite modelar regiones de mayor sensibilidad.

Pregunta de discusión: Explique qué parámetros geométricos y materiales deben optimizarse para mejorar la detección.

Caso aplicado

Caso real 3: sistema de aislamiento en cableado de alta tensión automotriz

Problema: Un mazo de cables de alta tensión en un EV opera en presencia de vibración, humedad y espacios reducidos. El campo eléctrico se concentra en curvaturas, terminaciones y defectos del aislamiento.

Análisis técnico: El diseño debe reducir el gradiente de potencial local y evitar que el esfuerzo eléctrico exceda la capacidad del dieléctrico. El modelo u = 1/2 εE² ayuda a interpretar almacenamiento de energía y zonas críticas.

Pregunta de discusión: Plantee dos acciones de diseño para disminuir la probabilidad de descarga parcial o ruptura dieléctrica.

Glosario

Términos clave para fijar el vocabulario técnico esencial del tema.

Campo eléctrico

Magnitud vectorial que representa la fuerza eléctrica por unidad de carga de prueba.

Potencial eléctrico

Energía potencial eléctrica por unidad de carga. Se mide en volts.

Energía potencial electrostática

Energía asociada a la posición de una carga dentro de un campo eléctrico.

Gradiente

Operador espacial que indica la tasa de cambio de una magnitud escalar en el espacio.

Densidad de energía

Cantidad de energía almacenada por unidad de volumen.

Permitividad

Propiedad del medio que relaciona campo eléctrico y desplazamiento eléctrico.

Capacitancia

Capacidad de un sistema para almacenar carga por unidad de diferencia de potencial.

Dieléctrico

Material aislante que puede polarizarse en presencia de un campo eléctrico.

MEMS

Sistemas microelectromecánicos integrados en escala micrométrica.

Actuador electrostático

Dispositivo que genera movimiento a partir de fuerzas eléctricas.

Sensor capacitivo

Dispositivo que infiere una variable midiendo cambios de capacitancia.

Esfuerzo dieléctrico

Intensidad del campo eléctrico soportado por un aislante antes de la ruptura.

Referencias

Fuentes confiables en formato APA vinculadas directamente con potencial eléctrico, energía electrostática, densidad de energía y aplicaciones en ingeniería.

ipn

OpenStax. (2016). University Physics Volume 2. OpenStax. Chapter 7: Electric potential energy and electric potential.
https://openstax.org/books/university-physics-volume-2/pages/7-introduction
Massachusetts Institute of Technology. (2007). Chapter 3: Electric potential. In Physics II: Electricity and Magnetism. MIT OpenCourseWare.
https://ocw.mit.edu/courses/8-02-physics-ii-electricity-and-magnetism-spring-2007/033d8a3a823e7986130c396aeb04f8b5_ch3electri_poten.pdf
Staelin, D. H. (2011). Electromagnetics and applications. Massachusetts Institute of Technology OpenCourseWare.
https://ocw.mit.edu/courses/6-013-electromagnetics-and-applications-spring-2009/d3be4ea78b036a6362230fb41780cf54_MIT6_013S09_notes.pdf
Batra, R. C., Porfiri, M., & Spinello, D. (2007). Review of modeling electrostatically actuated microelectromechanical systems. Smart Materials and Structures, 16(6), R23-R31.
https://doi.org/10.1088/0964-1726/16/6/R01
U.S. Department of Energy, Alternative Fuels Data Center. (s.f.). All-electric vehicles.
https://afdc.energy.gov/vehicles/electric-basics-ev
Texas Instruments. (2022). Basics of capacitive sensing and applications (FDC1004 application note).
https://www.ti.com/lit/pdf/snoa927
Texas Instruments. (s.f.). Capacitive sensing basics.
https://software-dl.ti.com/msp430/msp430_public_sw/mcu/msp430/CapTIvate_Design_Center/1_83_00_08/exports/docs/users_guide/html/CapTIvate_Technology_Guide_html/markdown/ch_basics.html
Encyclopaedia Britannica. (2026). Microelectromechanical system.
https://www.britannica.com/technology/microelectromechanical-system

Ruta de aprendizaje

1. Energía potencial electrostática

2. Función potencial (potencial eléctrico)

3. Energía asociada a un campo eléctrico

4. Conexión directa por área

Derivación paso a paso de \(u = \tfrac{1}{2}\varepsilon E^2\)

Partimos de la energía almacenada en un capacitor

Aplicamos el modelo de placas paralelas

Expresamos el voltaje en función del campo

Dividimos entre el volumen

Justificación física

Forma integral aplicada

7. Relación entre campo eléctrico y potencial: \( \vec{E} = -\nabla V \)

¿Qué significa \( \vec{E} = -\nabla V \)?

¿Por qué el signo menos?

Demostración en una dimensión

Ejemplo:

Paso 1. Derivar el potencial

Paso 2. Aplicar el signo menos

Interpretación física

Mini demostración interactiva

8. Conexión directa por área usando \( \vec{E} = -\nabla V \)

Integración aplicada en ingeniería

MEMS

Actuadores electrostáticos

Vehículos eléctricos (EVs)

Sensores capacitivos

Términos técnicos y enlaces confiables

MEMS

Actuador electrostático

Vehículo eléctrico (EV)

Sensor capacitivo

Ejercicios y casos de aplicación

Guía de ejercicios tipo examen

Bloque EVs

Bloque Sensores

Bloque Aislamiento industrial

Casos reales para discusión

Caso real 1: banco de capacitores y enlace DC en un vehículo eléctrico

Caso real 2: sensor capacitivo de proximidad industrial

Caso real 3: sistema de aislamiento en cableado de alta tensión automotriz

Sistema de evaluación interactivo

1. Una carga de 3 µC se coloca en un punto donde el potencial eléctrico es de 250 V. ¿Cuál es su energía potencial electrostática?

2. La unidad del potencial eléctrico en el SI es:

3. La relación correcta entre campo eléctrico y potencial eléctrico es:

4. ¿Qué representa físicamente la densidad de energía \(u = \tfrac{1}{2}\varepsilon E^2\)?

5. En un capacitor de placas paralelas, si la separación se reduce manteniendo el voltaje constante, la capacitancia:

6. En sensores capacitivos, la variable que suele detectarse es:

7. En un actuador electrostático tipo MEMS, la fuerza se genera principalmente por:

8. En un vehículo eléctrico, el banco de capacitores de electrónica de potencia se utiliza principalmente para:

9. Si \(V(B)-V(A) = -30\,V\) para una carga positiva, al moverla de A a B la energía potencial:

10. ¿Qué magnitud es más útil para evaluar el esfuerzo eléctrico en un sistema de aislamiento industrial?

11. Desarrollo corto: escriba la relación entre trabajo eléctrico y diferencia de potencial para una carga q.

12. Desarrollo corto: explique en una o dos líneas por qué el potencial eléctrico es un escalar y el campo eléctrico es un vector.

13. Para un medio lineal, homogéneo e isótropo, la relación correcta entre desplazamiento eléctrico y campo es:

14. La expresión \(U = \tfrac{1}{2}CV^2\) describe:

15. En un sistema de placas paralelas, si el área efectiva aumenta y todo lo demás permanece constante, la energía almacenada a voltaje fijo tiende a:

16. En electrónica automotriz de alta tensión, una razón para controlar el campo eléctrico es:

17. Desarrollo corto: indique dos variables geométricas que modifican la capacitancia en un sensor capacitivo.

18. La constante dieléctrica relativa \(\varepsilon_r\) influye directamente en:

19. En términos de diseño de ingeniería, la conexión entre potencial, campo y energía permite:

20. Desarrollo corto: mencione una aplicación real del concepto de energía de campo eléctrico en EVs, MEMS, sensores o aislamiento industrial.

Glosario

Referencias
