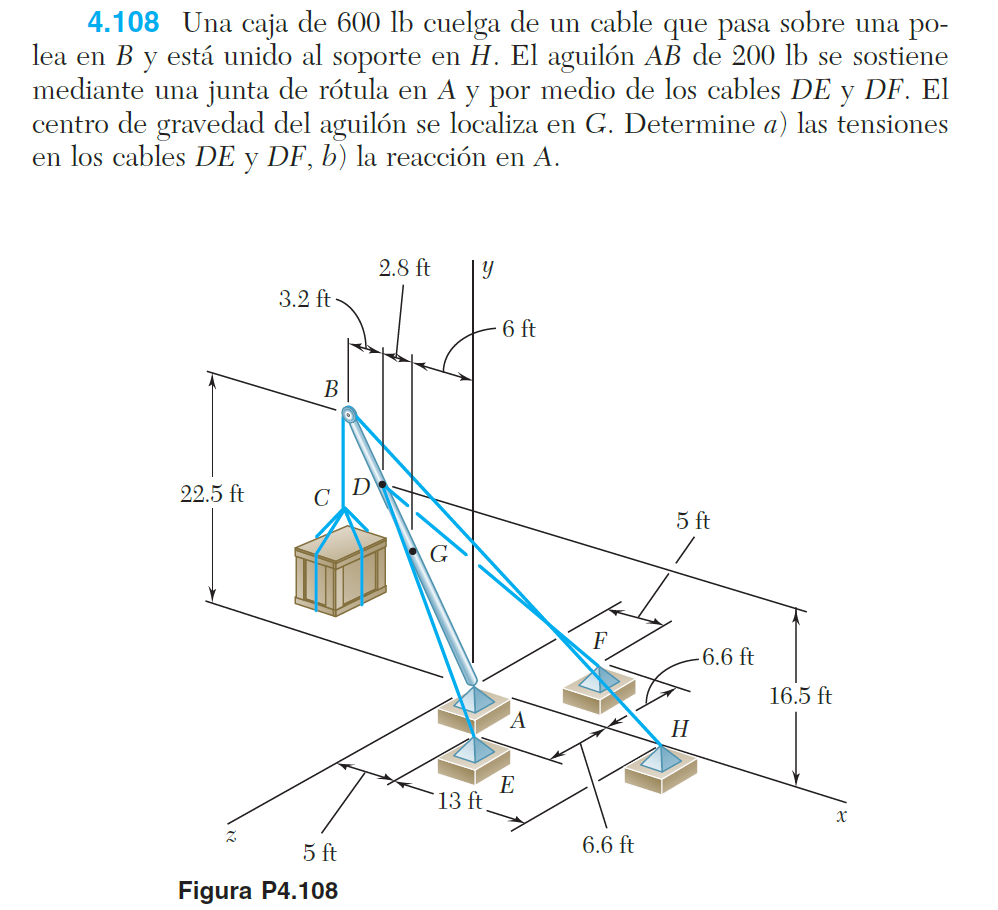

Examen de Física Clásica – 3D Equilibrio del Aguilón

Nombre del alumno

Correo institucional (opcional)

Grupo

Convención de ejes: +y arriba, +z hacia adentro, +x derecha.

Nota: Básate en tu tabla. Redondea al próximo inmediato: 11.25→11.25; 11.25→11.3; 0.61→0.6; 0.73→0.7; 0.29→0.3; 4.83→4.8; 2.57→2.6; 3.66→3.7; 0.45→0.5; Respuestas con 1 decimal.

1) Sistema de referencia y vectores de posición [ft] (20 pt)

Tome A=(0.0,0.0,0.0). Completa las coordenadas con 1 decimal (todos los cuadros vacíos).

Punto	x	y	z
A
B
D
G
E
F
H

Escribe los vectores de posición (1 decimal):

r_B = 〈 , , 〉

r_D = 〈 , , 〉

r_G = 〈 , , 〉

2) Fuerzas y vectores unitarios (20 pt)

(a) Peso de la caja F1 (600 lb en B). Completa:

λ_v = F1 =

(b) Cable B→H (F2 = 600 lb). Completa:

λ_BH = F2 =

(c) Tensiones en D (DE y DF). Completa:

λ_DE =

λ_DF =

3) Momento respecto a A – forma factor (20 pt)

(T_DE−T_DF)·i

(T_DE−T_DF)·j

(T_DE+T_DF)·k + ·k = 0

De (i) y (j): T_DE =

De (k): T = (T = T_DE = T_DF)

4) Fuerzas totales y reacción en A (20 pt)

R_A = 〈 , , 〉 lb

5) Resumen operativo (20 pt)

Escribe el orden de pasos (palabras clave: ejes, posiciones, unitarios λ, fuerzas, ΣM=0, ΣF=0, reacción, verificación).

Pregunta extra (10 pt)

Explica con tus propias palabras cómo desarmaste el problema, en orden y paso a paso (mínimo 75 palabras). Debe tener coherencia, lógica, orden y ser técnicamente correcto.

primerodespuésluego finalmentepor lo tantoademás ejesvectoresunitario λ ΣM=0ΣF=0momento reacción en Atensiónequilibrio 3D
