¿Por qué son tan importantes los circuitos polifásicos?
Los campos magnéticos rotatorios en motores y generadores se obtienen de sistemas polifásicos.
Esta unidad introduce el estudio de los circuitos polifásicos, en particular los sistemas trifásicos, que son la base de la generación, transmisión y utilización de energía eléctrica en la industria. Un sistema polifásico permite crear campos magnéticos giratorios, indispensables para el funcionamiento de los motores de inducción, servomotores, generadores y variadores de velocidad que ustedes encontrarán en automatización y control.
El objetivo de esta unidad es que seas capaz de identificar, modelar y analizar sistemas trifásicos balanceados y desbalanceados, interpretar sus diagramas fasoriales y aplicar criterios de corrección del factor de potencia para mejorar el desempeño de instalaciones industriales reales.
Índice de la Unidad 6
Configuraciones de sistemas polifásicos
Un sistema polifásico está formado por dos o más tensiones alternas de la misma frecuencia, pero con un desfase angular fijo entre ellas. El caso más utilizado en la práctica es el sistema trifásico, donde existen tres fases separadas 120° eléctricos entre sí.

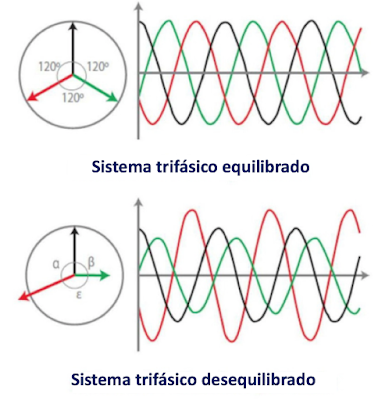

Comparación gráfica entre sistema trifásico equilibrado y desbalanceado.
Desde el punto de vista de la conexión de las cargas, las dos configuraciones básicas en sistemas trifásicos son: Estrella (Y) y Delta (Δ). Toda la teoría de esta unidad se construye sobre estas dos formas de conexión.
Conexión en Estrella (Y)

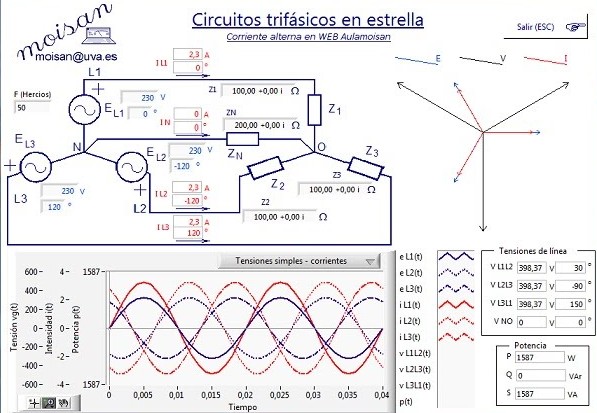

Sistema trifásico conectado en Y (estrella).
En la conexión Y, un extremo de cada fase se une a un punto común llamado neutro. La tensión entre fase y neutro se llama tensión de fase \(V_\phi\), mientras que la tensión entre líneas se llama tensión de línea \(V_L\). Para un sistema balanceado se cumple:
\( V_L = \sqrt{3}\, V_\phi \)
Esta configuración es muy útil cuando se requiere un conductor neutro para alimentar cargas monofásicas además de las trifásicas.
Conexión en Delta (Δ)

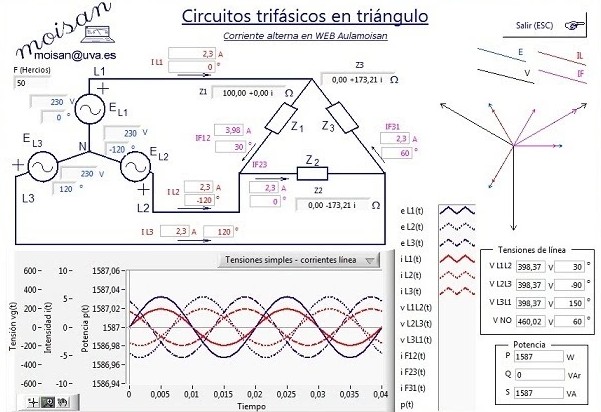

Sistema trifásico conectado en Δ (triángulo).
En la conexión Δ, los extremos de las tres fases se conectan formando un triángulo cerrado. Las tensiones de línea son iguales a las de fase:
\( V_L = V_\phi \)
Mientras que las corrientes de línea y de fase se relacionan como:
\( I_L = \sqrt{3}\, I_\phi \)
Esta configuración es robusta ante desbalanceos y muy usada en motores, bancos de transformadores y cargas industriales pesadas.
Conexiones Δ-Δ, Δ-Y, Y-Δ, Y-Y (3F–4H, 3F–3H)
A) Conexión Δ-Δ (Delta–Delta)

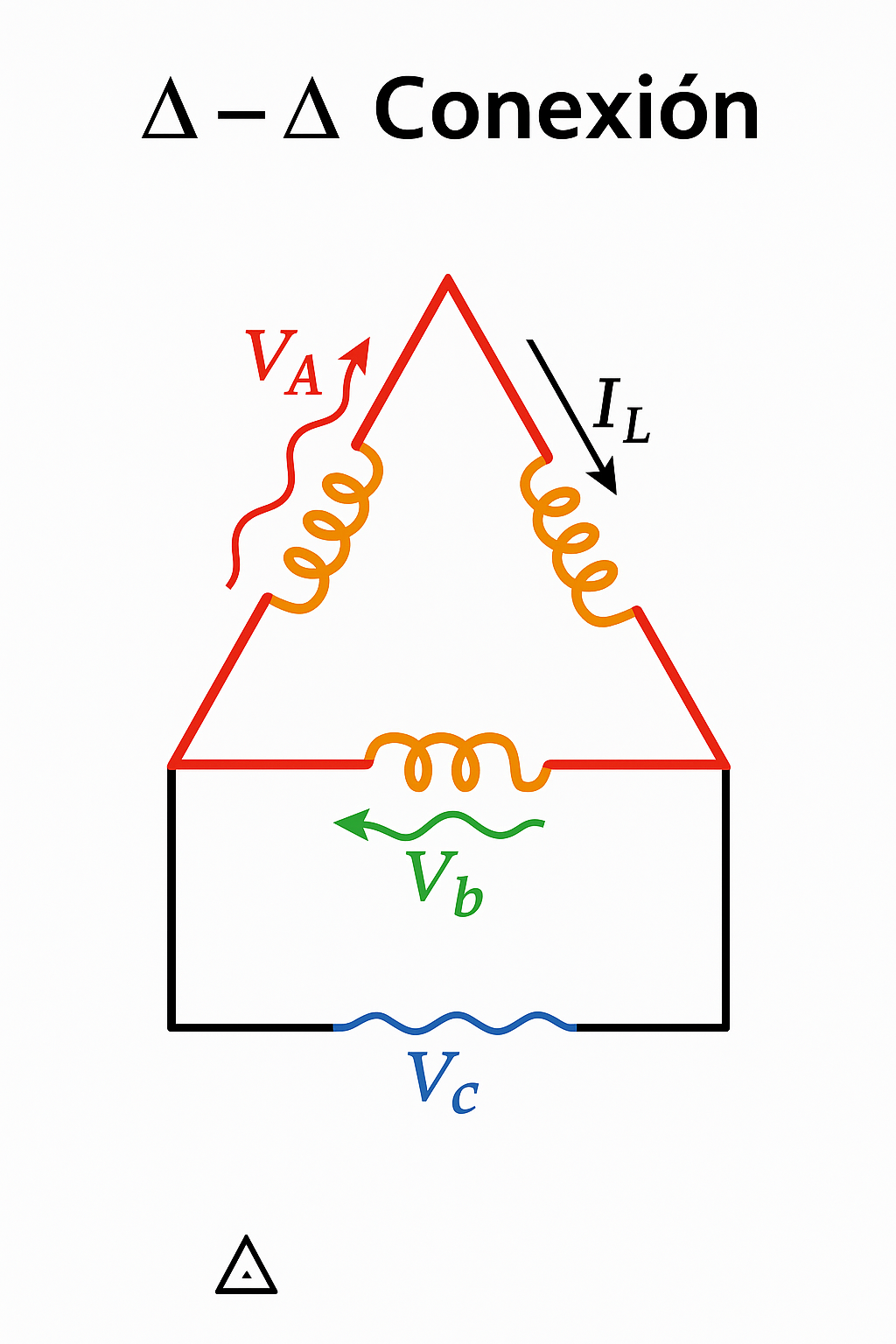

Banco trifásico en Δ-Δ. Muy usado en transformadores de potencia.
En la conexión Δ-Δ, tanto el primario como el secundario del transformador se conectan en delta. Es común en aplicaciones donde se requiere robustez ante desbalances y la posibilidad de operar en delta abierto si una fase falla.
B) Conexión Δ-Y (Delta–Estrella)
Transformador trifásico con primario Δ y secundario Y.
En la conexión Δ-Y, el primario se conecta en delta y el secundario en estrella. Esta configuración es muy utilizada para elevar o reducir tensión en sistemas de distribución. El secundario en Y permite disponer de neutro para cargas monofásicas.
C) Conexión Y-Δ (Estrella–Delta)
Transformador trifásico con primario Y y secundario Δ.
En la conexión Y-Δ, el primario se conecta en estrella y el secundario en delta. Es frecuente cuando se tiene un sistema de alimentación con neutro disponible y se desea un secundario más robusto ante cargas no lineales o desbalanceadas.
D) Conexión Y-Y (Estrella–Estrella)
Sistema trifásico con primario y secundario en estrella.
En la conexión Y-Y, ambas partes se conectan en estrella. Es muy usada en distribución, ya que permite tensiones de fase aptas para servicios residenciales y comerciales, y tensiones de línea adecuadas para alimentación de motores e instalaciones industriales.
Sistemas 3F–4H y 3F–3H

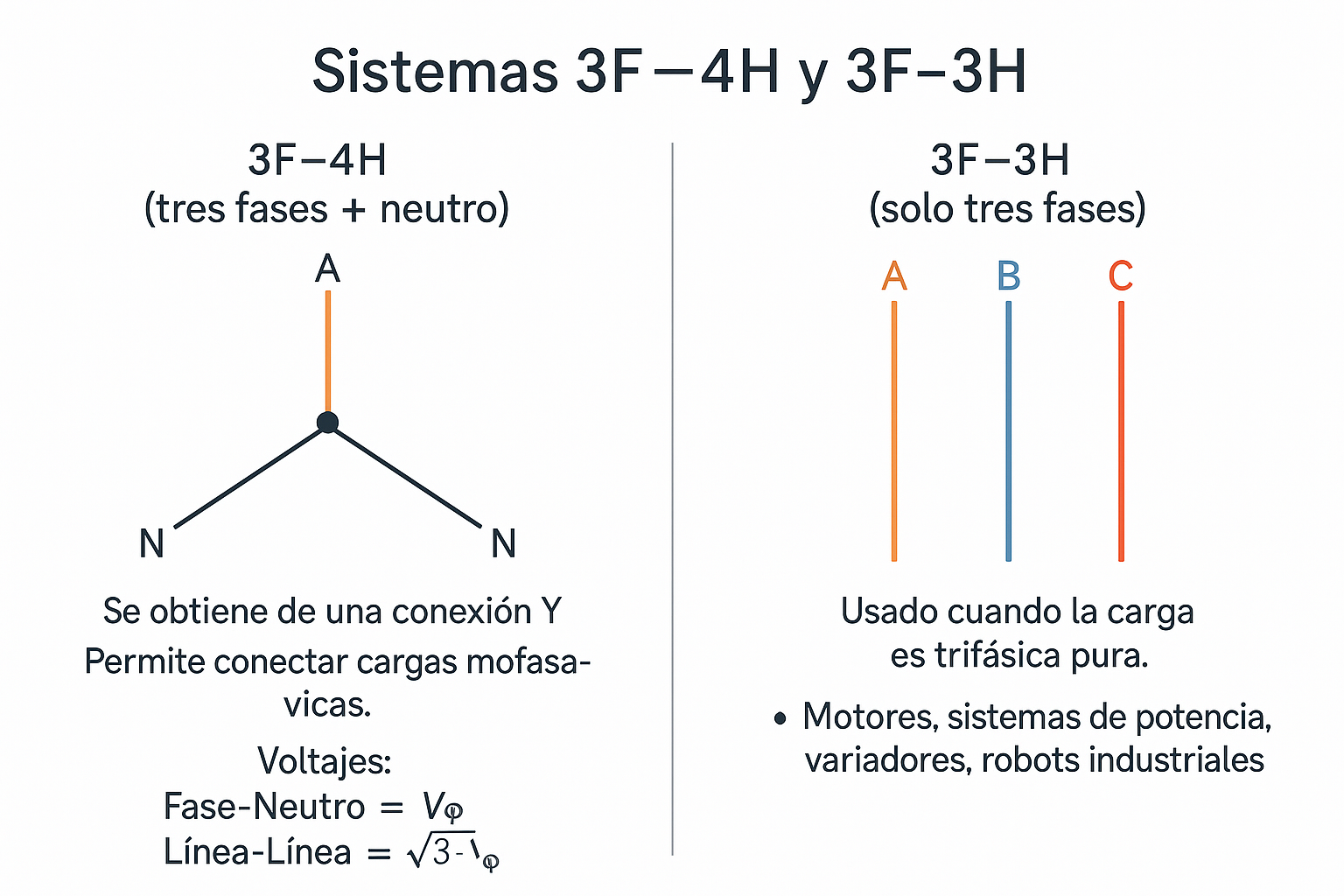

Comparación entre sistema trifásico con neutro (3F–4H) y sin neutro (3F–3H).
Un sistema 3F–4H (tres fases + neutro) se obtiene de una conexión en Y. La tensión fase–neutro es \(V_\phi\) y la tensión línea–línea es \(V_L = \sqrt{3}\,V_\phi\). Este sistema permite alimentar tanto cargas trifásicas como monofásicas.
Un sistema 3F–3H (solo tres fases) se emplea cuando la carga es estrictamente trifásica: motores, variadores de frecuencia, robots industriales, hornos y grandes sistemas de potencia.
Balanceo y desbalanceo en sistemas trifásicos
Sistema balanceado

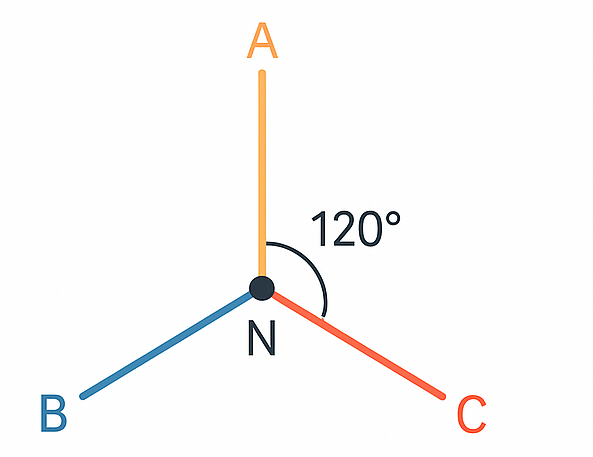

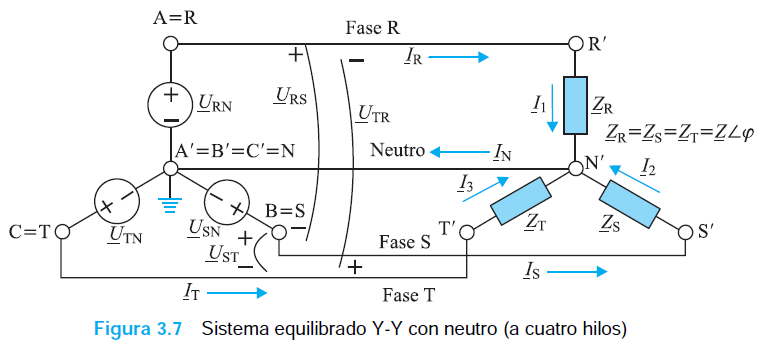

Ejemplo de sistema trifásico correctamente balanceado.
Un sistema trifásico está balanceado cuando las tres tensiones de fase tienen:
- La misma magnitud.
- La misma frecuencia.
- Un desfase de 120° eléctricos entre sí.
- Impedancias iguales en cada una de las fases de la carga.
En estas condiciones, la corriente por el neutro es cero (en sistemas 3F–4H), y el análisis se simplifica, pues basta estudiar una sola fase y luego extrapolar a las otras dos.
Representación fasorial de un sistema balanceado.
Los sistemas balanceados son deseables porque minimizan vibraciones, reducen calentamientos y permiten una operación estable de transformadores, motores y convertidores. Esta situación ideal es la que se busca en la mayoría de instalaciones industriales.
Sistema desbalanceado

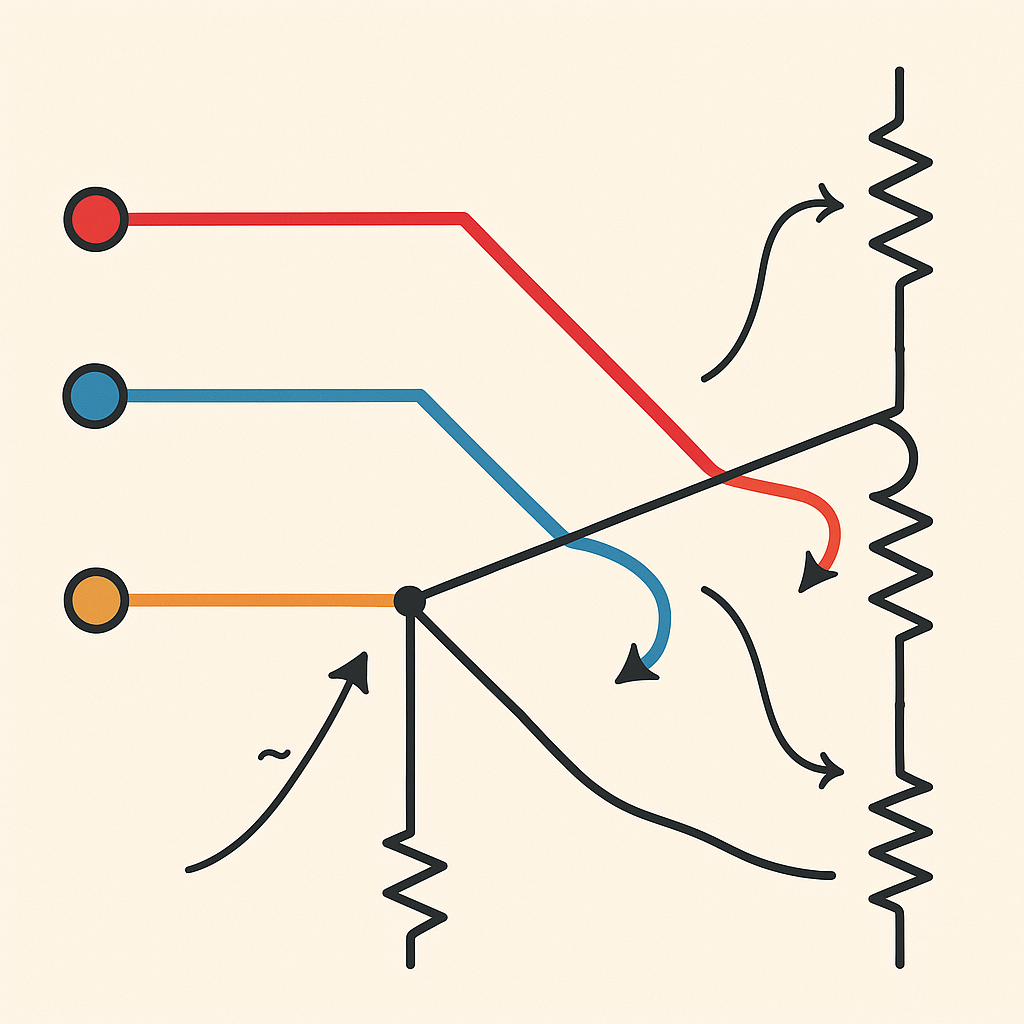

Cuando las impedancias o cargas no son iguales, el sistema se desbalancea.
Un sistema se considera desbalanceado cuando al menos una de las fases presenta una impedancia o carga distinta a las demás. El resultado es:
- Corrientes diferentes en cada fase.
- Calentamiento y esfuerzos mecánicos adicionales en motores.
- Vibraciones y ruido eléctrico.
- Pérdida de eficiencia energética.
- Corriente significativa por el neutro en sistemas 3F–4H.
El análisis riguroso de sistemas desbalanceados puede realizarse mediante el método de componentes simétricas (tema avanzado). En esta unidad se enfatiza el análisis por fase, adecuado para la mayoría de problemas de nivel licenciatura y como base para cursos posteriores de Máquinas Eléctricas y Sistemas Eléctricos de Potencia.
Diagramas fasoriales en sistemas trifásicos
Un fasor es una representación vectorial de una magnitud sinusoidal en régimen permanente. En el plano complejo, cada fase se describe como:
\( \displaystyle V_a = V_m \angle 0^\circ,\quad V_b = V_m \angle -120^\circ,\quad V_c = V_m \angle +120^\circ \)
Fasores de tensión en un sistema trifásico balanceado (separados 120°).
Los diagramas fasoriales permiten:
- Visualizar el desfase entre tensiones y corrientes.
- Identificar la secuencia de fases (ABC o ACB).
- Relacionar tensiones de fase y de línea.
- Analizar el efecto de cargas inductivas o capacitivas en el ángulo de fase.
- Entender cómo se genera el campo magnético giratorio que hace girar las máquinas eléctricas.
En control y automatización, la lectura ágil de diagramas fasoriales es esencial para: diagnóstico de fallas, interpretación de mediciones con multímetros y analizadores de redes, y el diseño de estrategias de compensación y corrección de factor de potencia.
Corrección del Factor de Potencia (FP)
El factor de potencia se define como:
\( \displaystyle FP = \cos(\phi) \)
donde \(\phi\) es el ángulo de desfase entre la tensión y la corriente de línea. Para una carga puramente resistiva, \(FP = 1\). Para cargas inductivas (motores, transformadores, balastros), la corriente se retrasa y el FP disminuye. Para cargas capacitivas, la corriente se adelanta.
En la práctica, un FP bajo implica que la instalación consume una cantidad importante de potencia reactiva (Q), que no realiza trabajo útil pero sí provoca circulaciones de corriente, calentamiento de conductores y mayores pérdidas.
Triángulo de potencia: P (activa), Q (reactiva) y S (aparente).
Para mejorar el FP se emplean bancos de capacitores conectados en paralelo con las cargas inductivas. Estos capacitores suministran localmente potencia reactiva de signo contrario, reduciendo la cantidad de Q que debe proporcionarse desde la red.
Banco de capacitores trifásico utilizado para corrección de factor de potencia.
El cálculo clásico para un sistema trifásico balanceado es:
\( \displaystyle Q_c = P\left(\tan\phi_1 - \tan\phi_2\right) \)
donde:
- \(P\) es la potencia activa del sistema.
- \(\phi_1\) es el ángulo inicial (FP actual).
- \(\phi_2\) es el ángulo deseado (FP corregido).
- \(Q_c\) es la potencia reactiva que debe proporcionar el banco de capacitores.
Una vez obtenido \(Q_c\), se calcula la capacitancia por fase dependiendo de si el banco se conecta en Y o Δ. Este procedimiento será fundamental más adelante, en Máquinas Eléctricas y Electrónica de Potencia, cuando se diseñen sistemas de compensación más complejos.
Material de apoyo para profundizar en circuitos trifásicos
Para reforzar el estudio de esta unidad, puedes consultar el siguiente material adicional:
PDF recomendado
CCATRIFASICA.PDF – Archivo de apoyo con desarrollo adicional de sistemas trifásicos,
ejemplos numéricos y problemas resueltos.
Descargar CCATRIFASICA.PDF
Recurso externo
También puedes revisar la siguiente explicación complementaria de sistemas trifásicos Y–Y balanceados:
Nota: Los recursos externos no sustituyen el enfoque del curso, pero ayudan a ver el mismo tema desde otra redacción y con ejemplos adicionales.
¿Qué sigue después de estudiar la Unidad 6?
Después de dominar estas ideas sobre circuitos polifásicos, estarás listo para:
- Resolver problemas industriales de motores trifásicos.
- Entender el funcionamiento de transformadores trifásicos.
- Aplicar criterios de corrección de factor de potencia en plantas reales.
- Entrar con bases sólidas a la materia de Máquinas Eléctricas.
